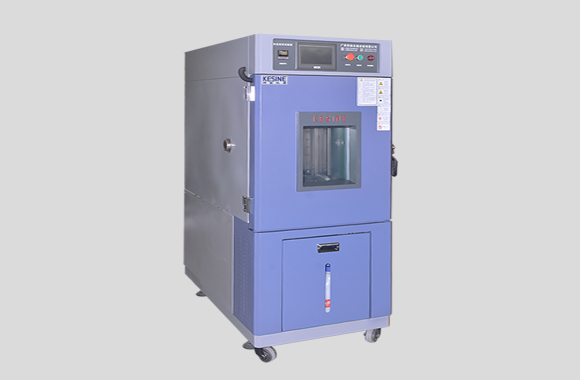

随着半导体技术的飞速发展，芯片集成度不断提高，应用场景从消费电子扩展至汽车电子、航空航天等高可靠性领域。半导体器件在极端温度环境下的稳定性直接决定了产品寿命与性能，而快速温变试验箱成为验证其可靠性的关键环节。KESINE科胜快速温变试验箱凭借其精准控温、高效变温速率及智能化设计，成为半导体行业加速产品验证的重要工具。

  一、半导体行业对温度测试的核心需求

  半导体器件在制造、封装及终端使用中可能面临剧烈的温度冲击。例如：

1.芯片封装材料**在温度骤变下易出现分层、开裂；

2.焊点因热膨胀系数差异导致断裂；

3.功率器件**在高温下可能因热失效影响电路性能。

  传统温变测试耗时过长，难以模拟真实场景中的瞬态温度冲击。快速温变试验箱**通过模拟-70℃至+180℃的极端温度环境，以每分钟15℃~25℃的变温速率（甚至更高），加速暴露潜在缺陷，显著缩短研发周期。

  二、KESINE科胜试验箱在半导体领域的典型应用场景

1. 芯片级可靠性验证

  应用案例：某车载MCU芯片需通过AEC-Q100认证，要求其在-40℃至+125℃间循环1000次无故障。KESINE试验箱通过精准控制温度变化速率（±25℃/min），模拟车辆冷启动与高温运行场景，成功检测出某批次芯片的封装胶体在300次循环后出现微裂纹，优化后良率提升至99.8%。

2. 封装材料热机械性能评估

  技术优势：试验箱采用均匀温场设计（±0.5℃波动），确保样品各部位同步受热/冷却。例如，在评估BGA封装锡球抗热疲劳性时，通过快速循环（-70℃↔+180℃），发现低温下锡球脆性断裂风险，指导厂商调整合金成分。

3. 生产工艺优化

  实验价值：某存储芯片厂商在封装工艺中引入新型环氧树脂，通过KESINE试验箱模拟极端温变（每分钟25℃），发现树脂在快速降温时收缩率超标，导致引线键合失效。工艺参数调整后，产品不良率降低60%。

4. 失效分析与寿命预测

  智能化支持：内置数据采集系统实时记录温度-时间曲线，结合Arrhenius模型加速寿命测试。例如，某IGBT模块在85℃高温下运行2000小时的寿命数据，可通过试验箱在200小时内模拟完成，助力企业快速定位散热设计缺陷。

  三、KESINE科胜的技术突破与行业适配性

1. 核心技术参数

温度范围：-70℃~+180℃，覆盖JEDEC、MIL-STD等标准；

变温速率：线性变温速率最高达25℃/min，支持非线性冲击模式；

均匀性控制：多区独立PID算法，确保腔体内温差≤±1℃。

2. 半导体定制化设计

防静电配置：腔体采用接地屏蔽与离子风机，避免静电损伤敏感器件；

多规格载具：兼容晶圆托盘、芯片测试板等，适配JEDEC标准托盘尺寸；

洁净环境：HEPA过滤系统防止颗粒污染，满足Class 1000洁净度要求。

3. 智能化与安全性

远程监控：通过IoT模块实现云端数据同步，支持MES系统集成；

故障自诊断：实时监测压缩机、传感器状态，预警率达99%；

能效优化：复叠式制冷系统节能30%，适合半导体工厂连续作业需求。

  四、行业趋势与未来展望

  随着第三代半导体（SiC/GaN）及先进封装（3D IC、Chiplet）技术的普及，器件热密度持续攀升。KESINE科胜正研发超高速变温（≥40℃/min）与多应力耦合测试（温度+湿度+振动）方案，以应对5G基站、自动驾驶等场景对半导体可靠性的严苛要求。

  KESINE科胜快速温变试验箱通过精准、高效的温控能力，成为半导体行业提升产品可靠性的“加速器”。在智能制造与高可靠性需求的双重驱动下，其技术迭代将持续赋能半导体产业，助力中国“芯”突破国际高端市场壁垒。
